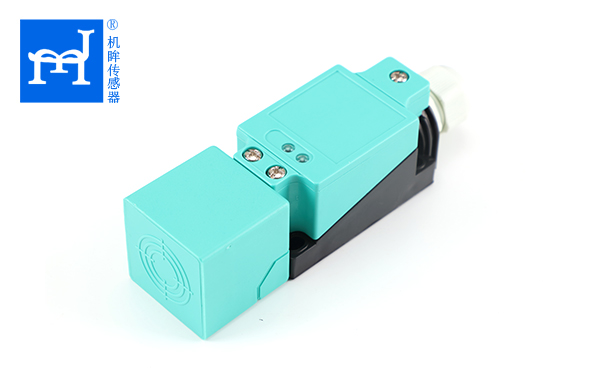

Q40出線式方形電感式接近開關
外殼尺寸：40*40*118mm
外殼材質：ABS塑料
安裝方式：齊平/非齊平
檢測距離：15mm/20mm/25mm/40mm
工作電壓：DC 10-30V
輸出方式：NPN/PNP NO/NC/NO+NC
防護等級：IP67
特色：萬向轉頭，滿足五個不同方位的檢測和安裝
|
Q40電感式標準型接近開關出線式 |
||
|

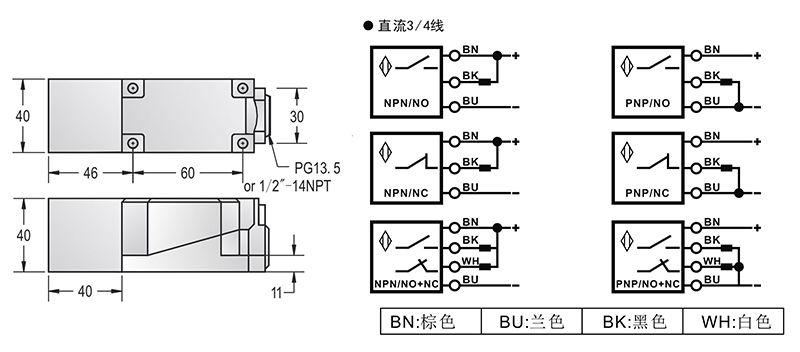

產品尺寸 |
Q40* 40 *118 |
|
|
安裝方式 |
齊平 |
非齊平 |
|
感應距離 |
15mm / 20mm |
25mm / 40mm |
|
外殼材質 |
ABS |
|
|
是否帶LED |
●帶LED |
|
|
工作電壓 |
10-30VDC |
|
|
連波 |
<10% |
|
|
無負載電流 |
<10mA |
|
|
最大負載電流 |
150mA |
|
|
漏電流 |
<0.01mA |
|
|
電壓降 |
<1.5V |
|
|
開關頻率 |
500Hz / 300Hz |
300Hz / 150Hz |
|
響應時間 |
0.5ms / 1ms |
0.5ms / 1ms |
|
開關遲滯 |
<15%(Sr) |
|
|
重復精度 |
<3.0%(Sr) / <5.0%(Sr) |
<3.0%(Sr) / <5.0%(Sr) |
|
保護等級 |
IP67 |
|
|
工作環境溫度 |
-25°C- +70°C |
|
|
溫度漂移 |
<10%(Sr) |
|
|
短路保護 |
YES |
|
|
過載電流保護點 |
180mA |
|
|
EMC |
RFI>3V/M / EFT>1KV / ESD>4KV(contact) |
|
|
沖擊/震動 |
IEC 60947-5-2,Part7.4.1 / IEC 60947-5-2,Part7.4.2 |
|
|
感應面材質 |
PBT |
|
|
連接方式 |
D5 3*0.34 |
|
|
DC三線式10-30V NPN 常開 |
IA1Q-P40 * N-O3A2 |
IA2Q-P40 * N-O3A2 |
|
DC三線式10-30V NPN 常閉 |
IA1Q-P40 * N-C3A2 |
IA2Q-P40 * N-C3A2 |
|
DC三線式10-30V PNP 常開 |
IA1Q-P40 * P-O3A2 |
IA2Q-P40 * P-O3A2 |
|
DC三線式10-30V PNP 常閉 |
IA1Q-P40 * P-C3A2 |
IA2Q-P40 * P-C3A2 |
|
DC三線式10-30V NPN 常開+常閉 |
IA1Q-P40 * P-S4A2 |
IA2Q-P40 * P-S4A2 |
|
DC三線式10-30V PNP 常開+常閉 |
IA1Q-P40 * P-S4A2 |
IA2Q-P40 * P-S4A2 |
